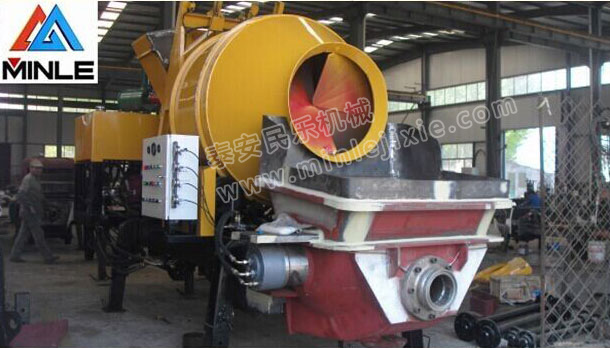

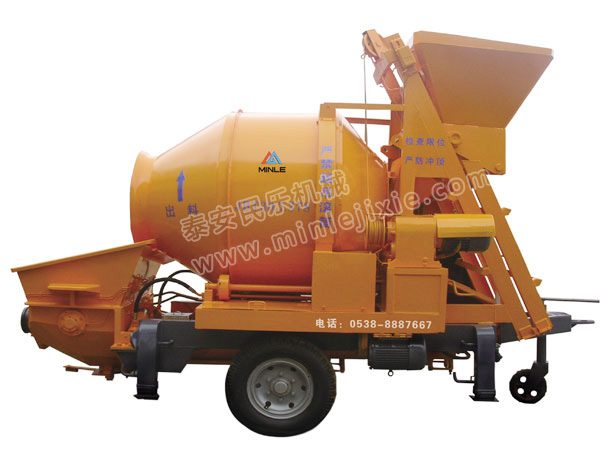

電動混凝土攪拌輸送泵介紹
大型樓建、橋建施工中，混凝土輸送泵是常用設備。攪拌拖泵是一款專門針對小型民用建筑的混凝土泵，自動化程度非常高，混合攪拌，高壓泵送為一體，能節省大量的人工成本；操作簡單，性能穩定；采用德國大象液壓泵送系統。韓國日本川崎重工，德國博森的液壓閥，西門子控制，法國施耐德電器，產品質量可靠，故障率低，還提高了機器的整體可靠性，確保攪拌拖泵在苛刻條件下力爭萬無一失的工作。攪拌拖泵應用范圍廣，攪拌拖泵可用于工程建設混凝土的輸送，綠化土壤的輸送，基礎樁灌漿，淤泥輸送。攪拌設備的高性能結構系統配置：確保泵送力爭零故障。
采用先進的S閥換向，能滿足混凝土的輸送、眼鏡板跟切割環采用硬質合金材料，壽命更長；出口壓力高，能滿足高層建筑和遠距離輸送；液壓風冷采用水冷效果好，使用簡便；具有反泵功能，大限度減少管道堵塞；配有手動潤滑系統，確保傳動使用壽命，電控柜配有線遙控操作。
攪拌拖泵的優點：使用效率可以達到傳統固定攪拌機和混凝土泵的4-6倍。
主要技術參數：
|
項目（ ltem）
|
單位 Unit
|
HBTM20.06.30S
|
HBTM30.07.37S
|
|
大理論混凝土輸送量 Max. Theoretical Concrete Output
|
m3/h
|
20
|
35
|
|
混凝土輸送壓力 Max. Concrete pumping Pressure
|
Mpa
|
6
|
7
|
|
分配閥形式 Distribution valve
|
|
S管閥 S pipe valve
|
S管閥 S pipe valve
|
|
混凝土缸規格：缸徑× 行程Concrete cylinder specification：Bore*stroke
|
mm
|
Φ180x1000
|
Φ200x1000
|
|
理論水平輸送距離 Theoretical horizontal conveying distance
|
M
|
500
|
800
|
|
理論垂直輸送距離 Theoretical vertical conveying height
|
M
|
120
|
170
|
|
料斗容積 Hopper capacity
|
L
|
400
|
400
|
|
出料口直徑 Discharging diameter
|
mm
|
Φ125
|
Φ125
|
|
上料高度 Filling height
|
mm
|
1100
|
1100
|
|
功率 Power
|
kw
|
30
|
37
|
|
額定轉速 Rated speed
|
r/min
|
1480
|
1480
|
|
液油路形式 Hydraulic oil
|
|
開式回路 Open circuit
|
開式回路 Open circuit
|
|
泵送系統油壓（安全閥設定）Pumping system oil pressure（safety valve setting）
|
Mpa
|
34
|
34
|
|
分配系統油壓（安全閥設定）Distribution system oil pressure（safety valve setting）
|
Mpa
|
23
|
23
|
|
攪拌系統油壓（安全閥設定）Mixing system oil pressure（safety valve setting）
|
Mpa
|
14
|
14
|
|
高攪拌轉速 Max. mixing speed
|
r/min
|
32
|
32
|
|
液壓油箱容積 Hydraulic oil tank
|
L
|
500
|
500
|
|
允許大骨粒粒徑 Max. aggregate size
|
mm
|
碎石 gravel25，卵石 pebbles30
|
碎石 gravel25，卵石 pebbles30
|
|
混凝土輸送內徑 Conveying Inner diameter
|
mm
|
Φ125/Φ150
|
Φ125/Φ150
|
|
外形尺寸（長×寬×高）Dimension(length*width*height)
|
mm
|
4100x1950x1800
|
4200x1950x1800
|
|
總質量 Total weight
|
kg
|
2800
|
3000
|

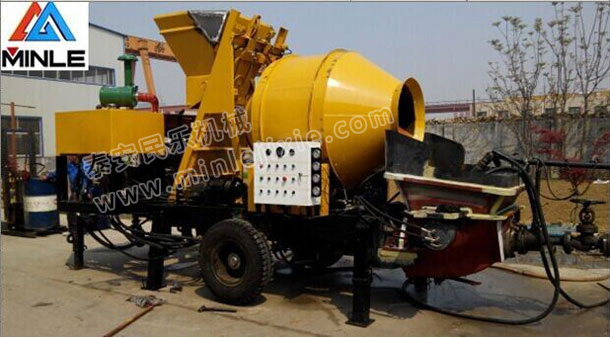

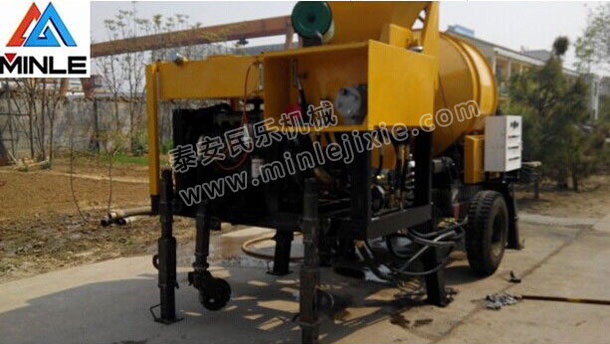

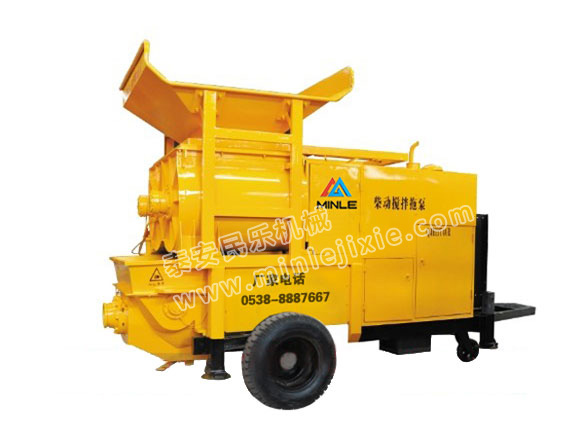

柴動攪拌拖泵介紹：

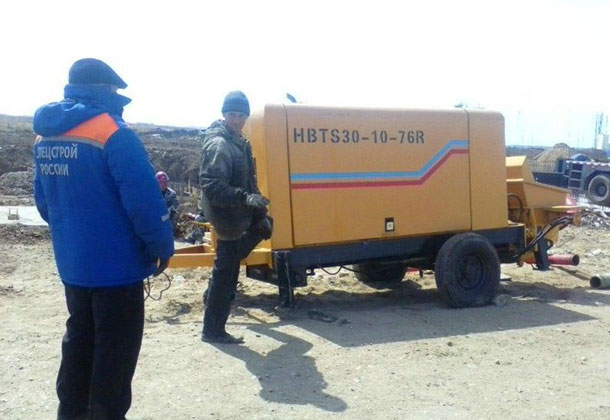

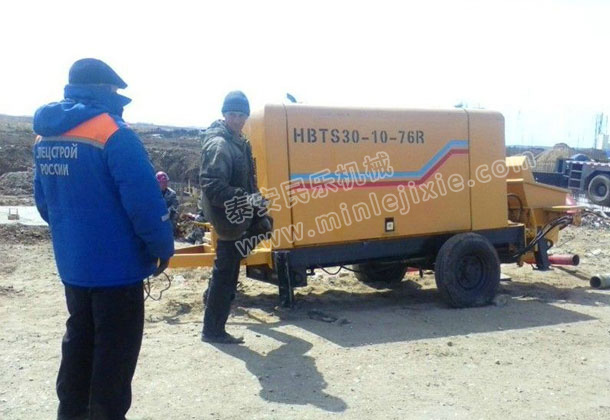

柴動攪拌拖泵俄羅斯施工現場圖片
柴動攪拌拖泵技術參數

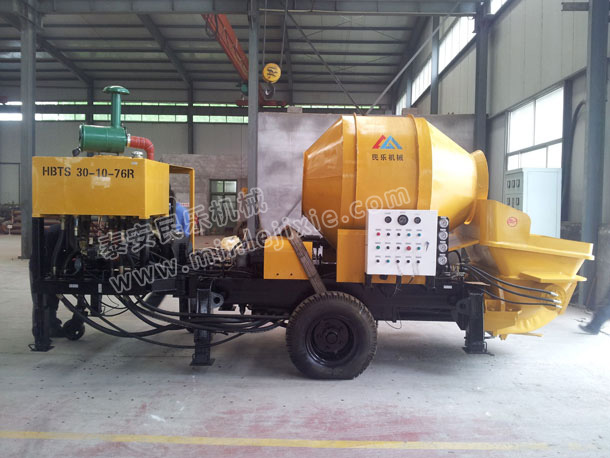

HBTS30-10-76R混凝土攪拌一體泵介紹
